1．FTJB浮筒攪拌機的概述
FTJB浮筒攪拌機是我公司開發的一種安裝簡單、操作維護方便、低能耗的新型攪拌機。廣泛用于污水處理廠的淤泥池、厭氧或好氧池以及含磨損顆粒、金屬鹽、紙漿等礦物工業廢水的攪拌。
該機型具有以下性能特點：
效率高—意味著低能耗，專業優化的水力仿生設計葉片結構；運行流場排斥剛性及柔性異物接近，確保長期通暢運轉，提高使用壽命；如與周邊工序配合則可同步提高各自處理效果。
質量高—各部件、材質選擇標準高、進口軸承以及電機防護等級干式為IP55（潛水式為IP68）、繞組絕緣等級F級；兩道材質為碳化鎢-碳化硅的機械密封，緊固件為不銹鋼。
模塊化—聚集性的機體設計、簡約安全的支承安裝系統（可免預埋），使安裝、檢修、保養便于靈活操作并且節約自然和社會資源。
美觀化—整體流線型設計，黃金分割思想融入其中，做工考究，拋光處理。
適用廣—適用于各種形狀的池體以及安裝位置和角度，對介質閾值寬度大，耐腐蝕。
2．型號表示
GFTJB22- 320 -740-Y2.2-S
攪拌器材質代號 S:不銹鋼 C:鑄鐵
電機功率
攪拌機每分鐘轉速
攪拌器直徑
浮筒攪拌機簡稱：G-干式安裝 Q-潛水式安裝
3．產品圖樣

干式安裝浮筒攪拌機                                                                  潛水式安裝浮筒攪拌機
4．產品規格及主要參數


型號規格	功率	葉輪直徑	轉速	池體尺寸	軸向推力
FTJB	KW	mm	f/min	mm	N
08	0.85	260	740	Ø1500 x2500	140
15	1.5	260	980	Ø2000 x3000	160
22	2.2	320	740	Ø2500 x4000	240
30	3.0	400	740	Ø3000 x5000	360
40	4.0	615	480	Ø4500 x7000	420
55	5.5	640	480	Ø6500 x10000	650
75	7.5	640	480	Ø800 x12000	680

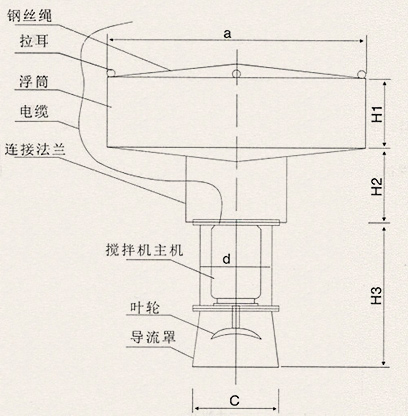

5．外形機構尺寸


規格	a(mm)	b(mm)	c(mm)	H1(mm)	H2(mm)	H3(mm)
QFTJB08	1200	200	360	300	200	500
QFTJB 15	1400	200	360	300	200	500
QFTJB 22	1600	300	480	400	300	630
QFTJB 30	1600	300	480	400	300	680
QFTJB 40	1600	400	800	500	350	900
QFTJB 55	1800	600	800	600	400	900
QFTJB 75	2000	600	800	600	400	1000


說明：
1．注明池體尺寸長、寬、高（或者直徑和深度）。
2．注明液體濃度、介質溫度和PH值。
3．干式安裝及外形與潛水式基本相同。
4．具體選型請和我公司聯系。
