1．雙曲面攪拌機的概述

雙曲面攪拌機是我公司開發的一種新型攪拌機，采用擺線針輪、斜齒輪減速機作為動力設計制造，其具有具有結構簡單、緊湊、傳動平穩、噪音低、效率高、承載能力高、組合性能好等特點。常用有干式安裝和潛水式安裝兩種形式，電機防護等級干式為IP55（潛水式為IP68）、繞組絕緣等級F級。

干式安裝機型根據水池深度可在主機上增加使用機架較好的提高穩定性。潛水式安裝機型在主機下安裝三腳托架用膨脹螺栓固定在池底并配有吊裝系統，葉輪一般離池底500?800mm。

該雙曲面攪拌機廣泛應用在環保、化工、能源、輕工等行業需要對液體進行固、液、氣攪拌混合的場合，尤其適用于污水處理工藝中的混凝池、調節池、厭氧池、硝化和反硝化池。

2．型號表示

GDJ 1000/GRP-40-Y1.5

電機功率

攪拌機每分鐘轉速

攪拌器直徑/材質：GRP-玻璃鋼，S-不銹鋼

雙曲面攪拌機簡稱：G-干式安裝 Q-潛水式安裝

3．產品圖樣

干式安裝雙曲面攪拌機               干式帶機架安裝雙曲面攪拌機  潛水式安裝雙曲面攪拌機

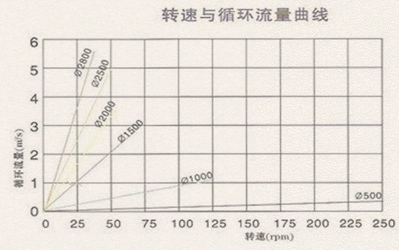

4．GDJ/QDJ雙曲面攪拌機的結構及主要參數

型號	葉輪直徑	轉速（r/min）	功率（Kw）	服務范圍
GDJ QDJ	500	30--250	0.75--1.5	1--3
	1000	30--80	1.1--2.2	2--5
	1500	30--60	1.5--3	3--6
	2000	20--42	2.2--4	6--14
	2500	20--40	3--5.5	10--18
	3000	20--30	4--7.5	12--22

5．GDJ/QDJ雙曲面攪拌機的性能特征

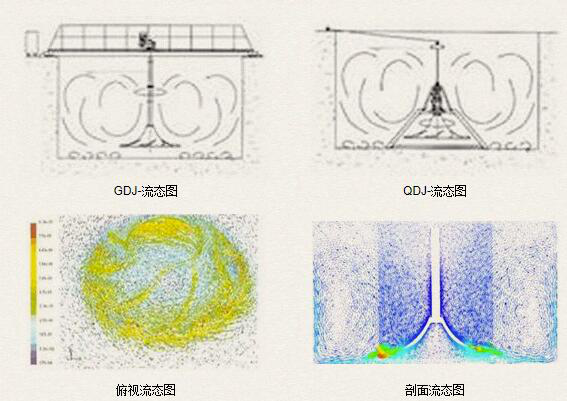

該機型的葉輪結構設計，較大限度地將流體特性與機械運動結合。雙曲面葉輪的曲面是方程為xy=b，曲線沿y軸旋轉而構成的曲面體；為了迎合水體流動，設計從葉輪中心進水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力均勻，從而保證整機在運動狀態下的平衡。在漸開多弧面上均勻布有8條導流葉片，借助液體自重壓力作補充進水獲得的勢能與葉輪旋轉時產生的離心力形成動能，液體在重力加速的條件下沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自下而上的循環水流，故可獲得在軸向和徑向方向的交叉水流。正是由于雙曲面攪拌機葉輪的結構特點和接近池底安裝的特點，決定了它在工作中可獲得理想的大面積循環、柔和的水流攪拌效果，能有效地消除攪拌死角。

6．GDJ/QDJ雙曲面攪拌機在環保水處理行業的應用與安裝

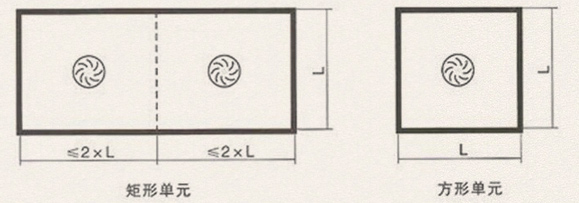

雙曲面攪拌機的應用是按照池體長、寬比例不超過2倍的原則，將長方形池體劃分為等面積的工作單元，以此確定使用攪拌機的數量，然后依據每臺雙曲面攪拌機的有效服務面積對應池體面積來確定型號。如下圖：

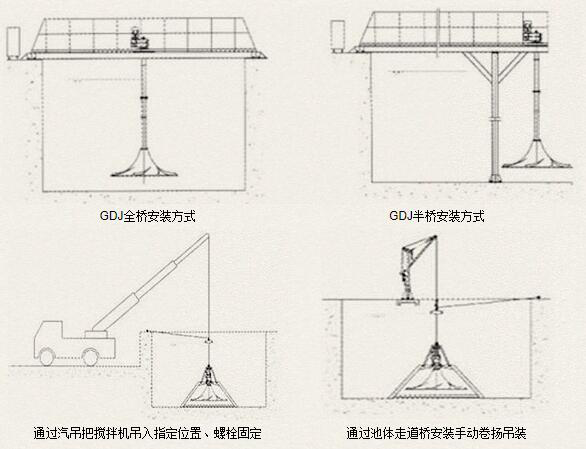

安裝方式如下：

說明：
1．注明池體尺寸長、寬、高（或者直徑和深度）。
2．注明液體濃度、介質溫度和PH值。
3．如果是敞口池體需工作橋架的，需核實預埋鋼板尺寸。
4．具體選型請和我公司聯系。
